SBS屋面防水施工技術(shù)問題

SBS改性瀝青防水卷材是以熱塑性彈性體為改性劑，將石油瀝青改性后作浸漬涂蓋材料。以玻纖氈、聚酯氈等增強材料為胎體，以塑料薄膜等作防粘隔離層，經(jīng)過各工序加工制成的一種成形的柔性防水卷材，在施工中沒有有害物質(zhì)，是符合環(huán)保要求的一種新型材料。

基面處理：

① 原外露防水層清除：施工人員要佩戴好勞保用品方可進場施工，進場后將找平層上已老化的防水層鑿鏟去，直至原砂漿保護層基面；

② 將砂漿保護層基面清理干凈，并進行平整修補，待下一工序施 ；

材料檢查：

SBS、APP卷材（大面積用料和附加層用料）的尺寸外觀等必須符合規(guī)范和產(chǎn)品說明書要求。

卷材滿粘：

事先定位，使卷材鋪貼位置準(zhǔn)確。底涂應(yīng)薄涂，不漏底、不堆積，晾到指觸不粘手后，熱熔滿粘卷材。粘貼時，卷材不得拉伸。粘貼后，隨即用膠輥用力向前、向兩側(cè)滾壓，排出空氣，使卷材牢固貼在立面基層上。

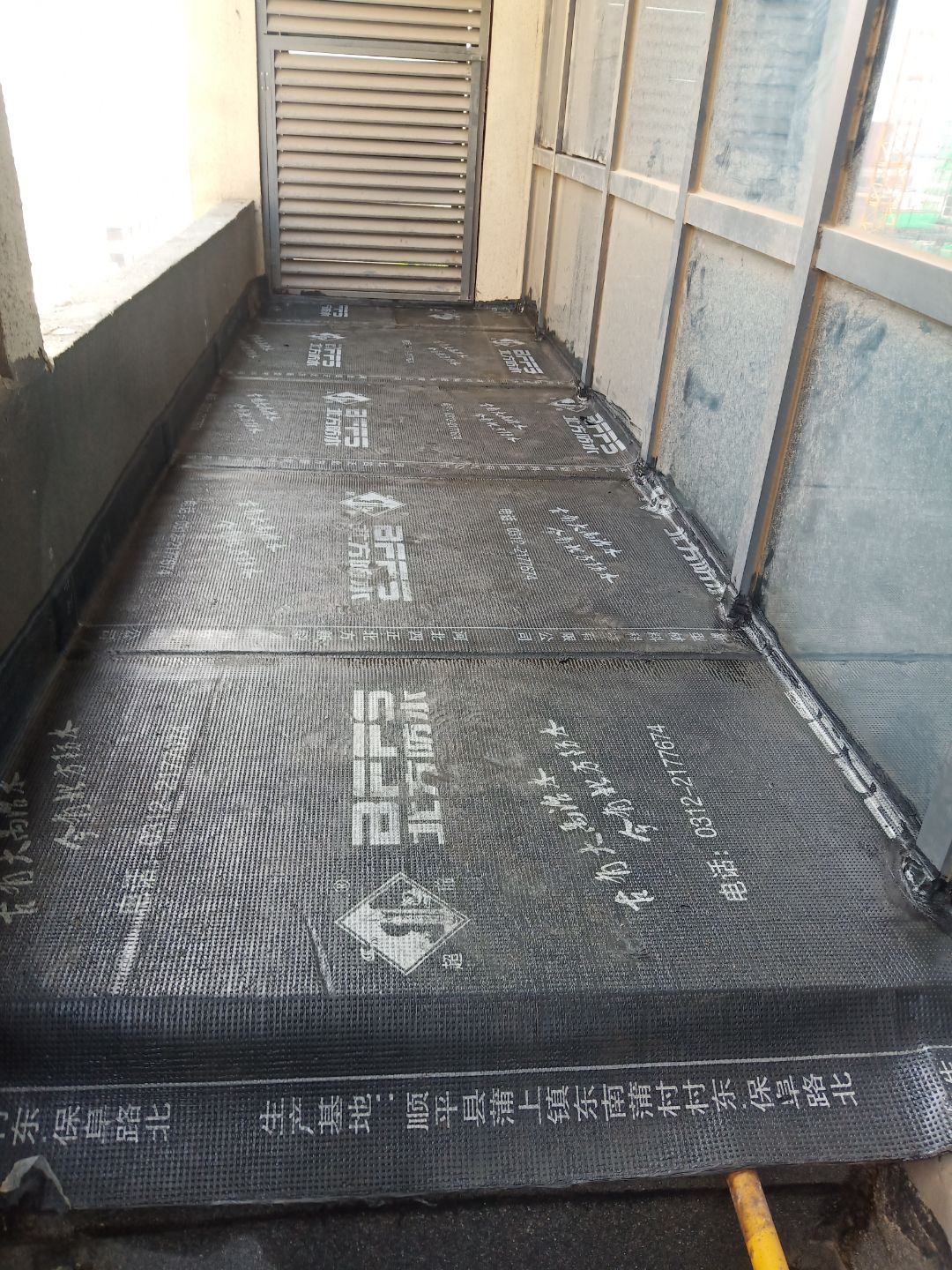

女兒墻泛水處理：

在泛水處（屋面與立墻的轉(zhuǎn)角部位）增鋪一層卷材或涂刷一層防水涂料做附加層，先鋪卷材至轉(zhuǎn)角處，留足立面卷材的長度，然后從下至上鋪貼立面卷材，隨鋪隨刮壓。收頭時或有預(yù)留凹槽，則將卷材端頭裁齊壓入凹槽，壓條釘壓，密封材料密封，水泥砂漿抹封凹槽。最大釘距不大于90mm。若無凹槽，則用金屬壓條或帶墊片的釘子將卷材端頭固定在墻面上（釘距≤900mm），用密封材料封嚴(yán)，再釘金屬或合成高分子卷材蓋板，并用密封材料封嚴(yán)蓋板與立墻交接處。

（一）、屋面防水要點：

1、基層與突出屋面結(jié)構(gòu)（女兒墻、山墻、天窗壁、變形縫、煙囪等）的交接處和基層的轉(zhuǎn)角處，找平層均應(yīng)做成圓弧形，圓弧半徑應(yīng)符合要求。內(nèi)部排水的水落口周圍，找平層應(yīng)做成略低的凹坑。

2、找平層宜設(shè)分格縫，并嵌填密封材料。分格縫應(yīng)留設(shè)在板端縫處，不宜大于6mm；瀝青砂漿找平層，不宜大于4mm。

3、屋面（含天溝、檐溝）找平層的排水坡度，必須符合設(shè)計要求；

檢驗方法：用水平儀（水平尺）、拉線檢查。

4、施工時首先把基層表面的砂漿雜物鏟除，并將塵土打掃干凈。

5、底涂，用稀釋的涂料涂刷，薄而均勻，不宜過厚，不得漏涂，不得有氣泡，干燥后方可進行下道工序。

6、對于復(fù)雜部位加強處理；立面和平面交接處的陰陽角、排氣孔、排水口，先做一層500mm的附加層，而后才能大面積施工。

7、大面積施工時，應(yīng)確定卷材鋪貼方向，并彈線以保證均勻足夠搭接，長邊搭接不小于80mm，短邊搭接不小于100mm。

（二）、卷材鋪貼：

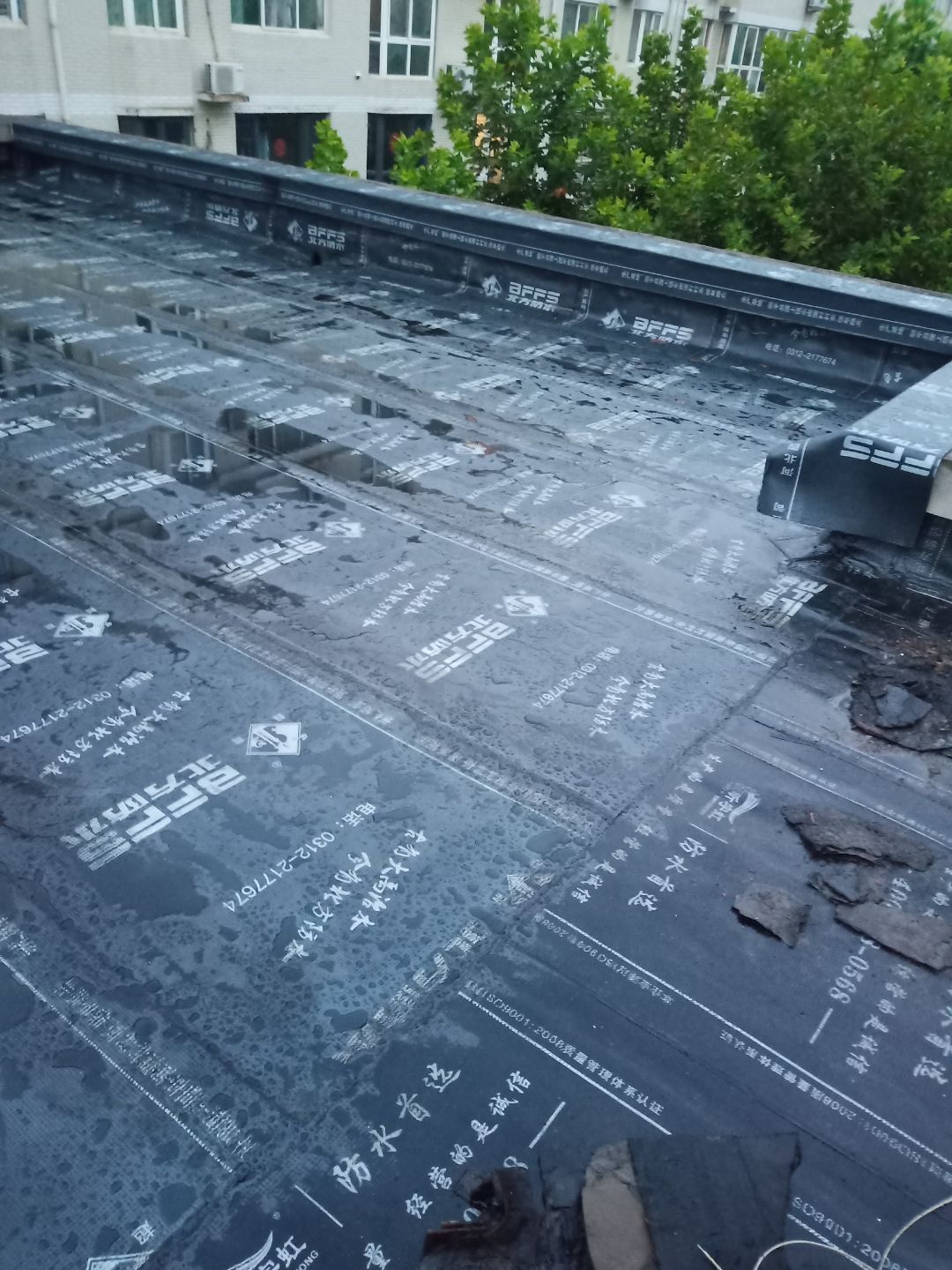

1、采用熱熔法施工，先彈出標(biāo)準(zhǔn)線，將卷材擺齊對正，薄膜面向下，然后卷起一端，用噴燈烘烤卷材表面，當(dāng)烘烤至薄膜熔化，卷材底有光澤、發(fā)黑，有一層薄的熔化層時，推動壓實卷材，使底層粘住定位后，再將另一端卷起，按上述方法繼續(xù)進行，在卷材與卷材的結(jié)合搭接處，長邊搭接寬度不小于80mm，短邊搭接寬度不小于120mm，施工順序由低處（落水口）向高處依次鋪貼。卷材鋪貼完，在已做好的屋面蓄水，經(jīng)24小時后無滲漏情況即為合格。

易出現(xiàn)的質(zhì)量問題及處理方法：

1、直徑不大于300mm的鼓泡（空鼓），處理方法是：割破鼓泡，排出氣體，使卷材復(fù)平，在鼓泡范圍面層上部增鋪一層卷材，熱熔封嚴(yán)其周邊。

2、直徑大于300mm的鼓泡處理方法是：按斜一字形將鼓泡切開，翻開部分的防水卷材重新分片按流水方向粘貼，并在面上增貼一層卷材，其周邊長應(yīng)比開口范圍大100mm，之后粘牢封邊。

作業(yè)條件：

1、基層要求基本干燥，待表面干燥后（含水率不能大于9%）再做防水層。

2、基層泛水坡度在2%以上，不得積水。

3、基層遇轉(zhuǎn)角處等部位，水泥砂漿應(yīng)抹成小圓角。

4、材料必須密封儲存于陰涼干燥處，嚴(yán)禁與水接觸。

5、存料與施工現(xiàn)場嚴(yán)禁煙火。

成品保護及安全注意事項：

1、嚴(yán)防施工工具或尖硬物品損壞防水層，禁止在防水層上拌制砂漿。

2、存放材料地點和施工現(xiàn)場必須通風(fēng)良好。

3、存料、施工現(xiàn)場嚴(yán)禁煙火
